目前耐磨堆焊技術(shù)已成為電力、水泥、鋼鐵、機(jī)械、船舶、管件制造等企業(yè)耐磨部件堆焊修復(fù)的首選。如水泥行業(yè)立磨輥，和鋼鐵行業(yè)軋輥都大量使用。為了改變國內(nèi)耐磨堆焊材料落后的局面，我們開發(fā)出了納米增強(qiáng)耐磨堆焊材料。該技術(shù)是在堆焊焊絲或焊條制作過程中在焊藥中加入適量適宜的納米增強(qiáng)劑以提高最終耐磨堆焊層的性能和使用壽命。

增強(qiáng)劑的加入可使堆焊層的表面硬度明顯升高。如未加增強(qiáng)劑時(shí)，硬度為652 HV，斷裂韌性KIC為7.9 M•Pam1/2；而當(dāng)加入增強(qiáng)劑后，初生碳化物明顯細(xì)化，硬度和斷裂韌性顯著提高，硬度為HV 1011，斷裂韌性KIC為12.93 M•Pam1/2，分別比未加增強(qiáng)劑前提高55%和64%。與未加納米增強(qiáng)劑的相比，納米增強(qiáng)使堆焊層的耐磨性和抗沖蝕性能分別提高500%和200%以上。

中國專利：ZL 200710144723.9；201210098621.9

技術(shù)指標(biāo)

硬度和斷裂韌性可比未加增強(qiáng)劑前提高50%以上。耐磨性能可提高200%以上。

應(yīng)用領(lǐng)域

電力、水泥、鋼鐵、機(jī)械、船舶、管件制造等企業(yè)耐磨部件堆焊及修復(fù)。如水泥行業(yè)立磨輥、輥壓機(jī)；冶金行業(yè)軋輥；船舶甲板、海上平臺甲板；工程機(jī)械耐磨件等。

實(shí)物照片

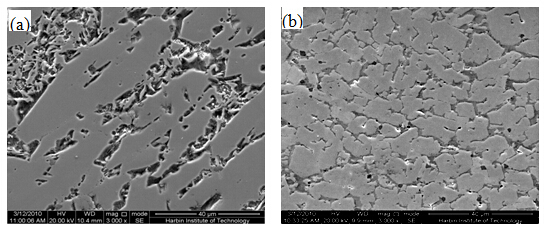

加與未加改性劑的堆焊層顯微組織掃描照片

 負(fù)責(zé)人：王鈾教授   E-MAIL:wangyou1954@126.com

        王鈾，男，漢族，1954年生。現(xiàn)任哈爾濱工業(yè)大學(xué)材料科學(xué)系教授、博士生導(dǎo)師。

王鈾教授是280余篇論文的作者，二十余項(xiàng)美國、中國或國際專利的發(fā)明人，數(shù)十篇文章為SCI收錄并為同行在國際雜志引用約2600余次。上世紀(jì)末因在摩擦學(xué)和表面工程方面的杰出貢獻(xiàn)被英國劍橋國際傳記中心選入《二十世紀(jì)2000杰出科學(xué)家》。

         專家云平臺主頁：http://m.qitianyouxi.com/people/show.php?itemid=3289
